【Teardown】Dell 配件 DA300 拆解

Introduction

Dell 官方介绍：

早在17，18年的时候，DA300 就是我吧（Macbook吧）吧务组内指定 转换器了（笑）

它的下游端口性能强劲且功能齐全，即使放到现在也丝毫不逊新锐产品：

• DP接口 支持4k@60Hz
• HDMI接口支持4k@60Hz
• VGA接口支持1080p@60Hz
• 千兆RJ45 网口
• USB Type-C 支持 USB3.2 Gen2 10Gbps（供电不足时降速为USB2.0）
• USB Type-A 支持 USB3.2 Gen2 10Gbps（供电不足时降速为USB2.0）

体积小巧，线缆收纳功能颇有灵性，多系统兼容

不过这几年都没人拆了看内构，甚是可惜，因此才有了这篇拆解

Solution Predict

没见过类似产品，至少可以肯定不包含 VL100系 以及GL35xx 系的主控

Product Teardown

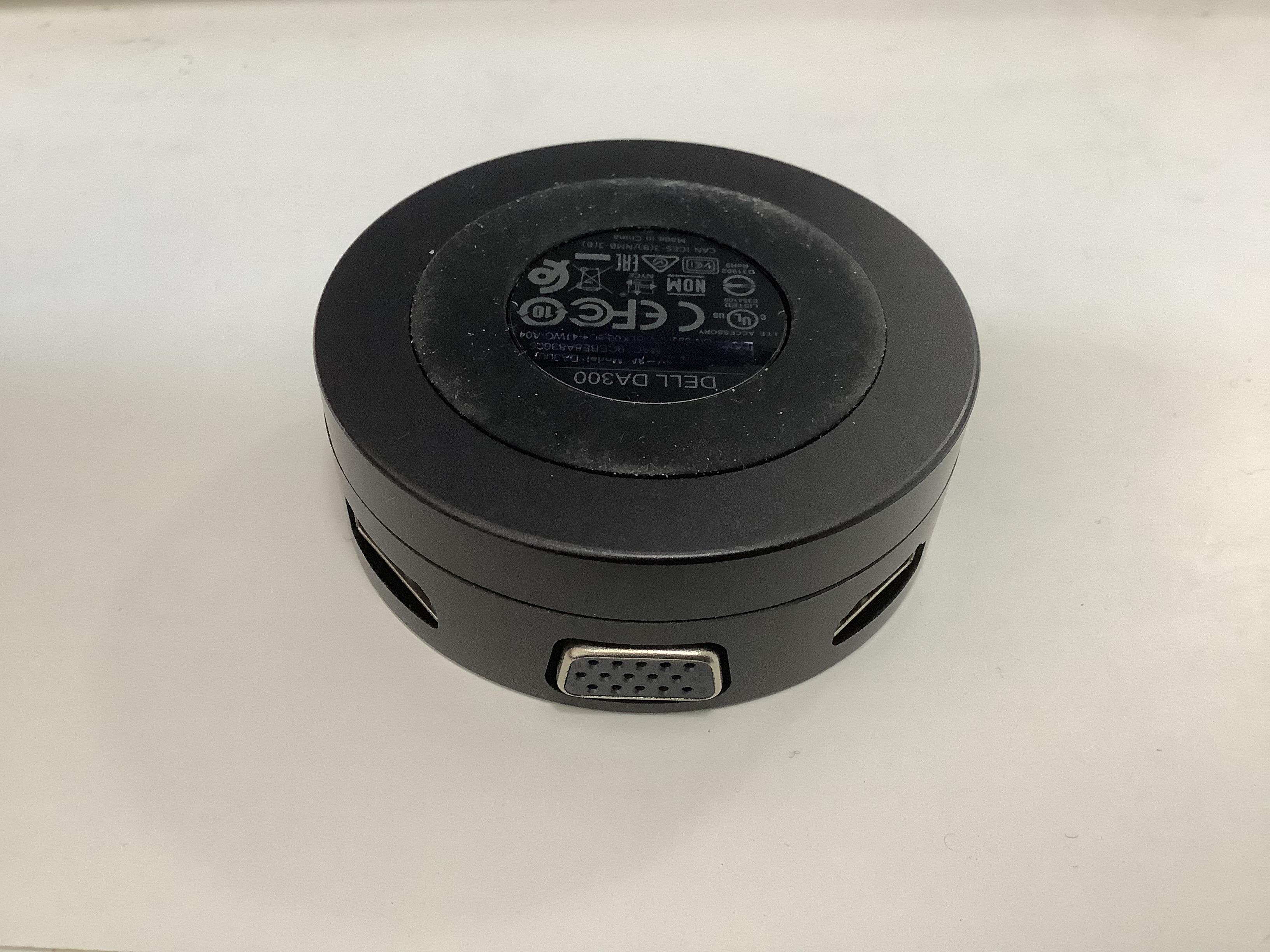

照例遗照

不多废话直接开拆了

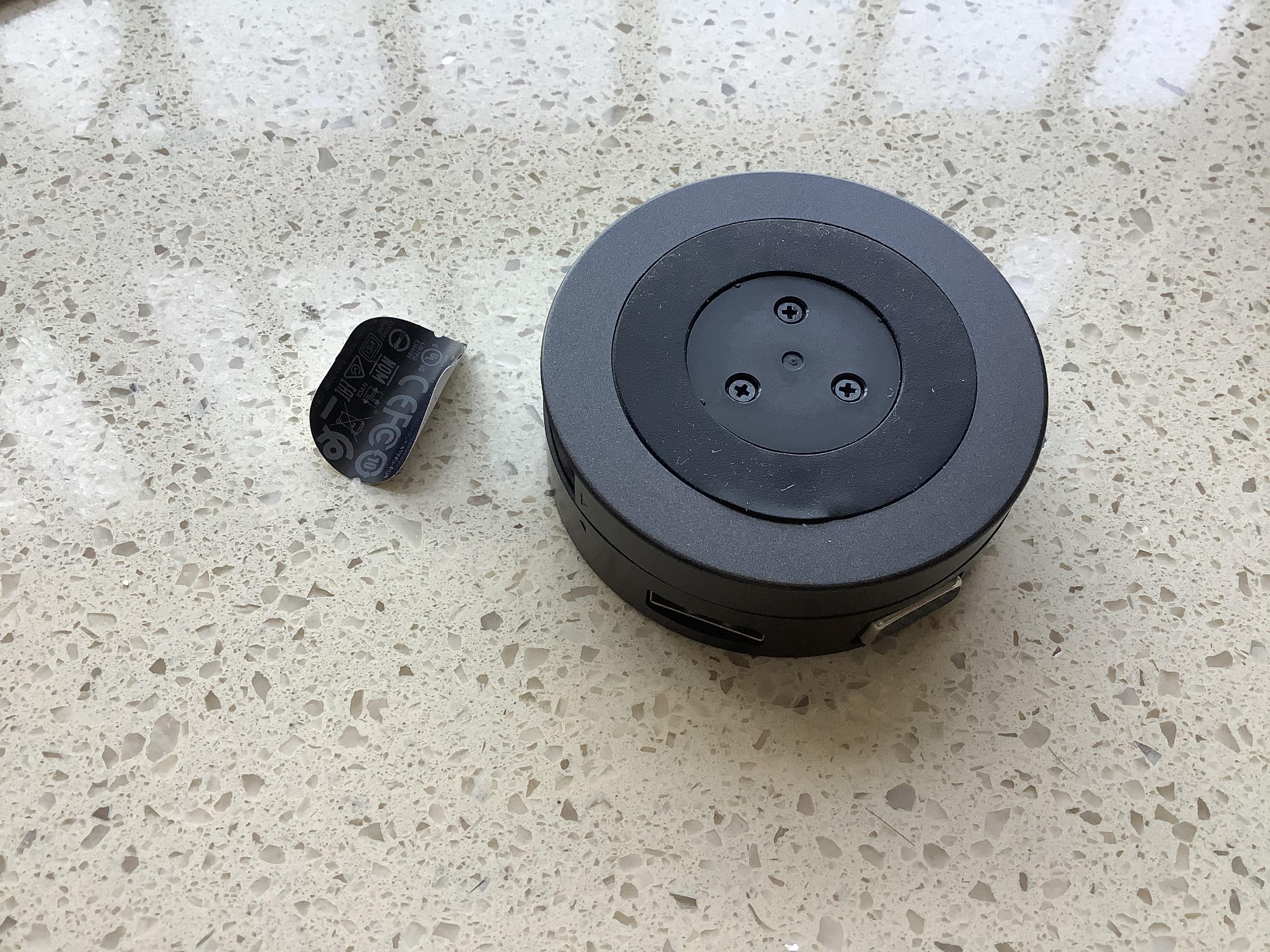

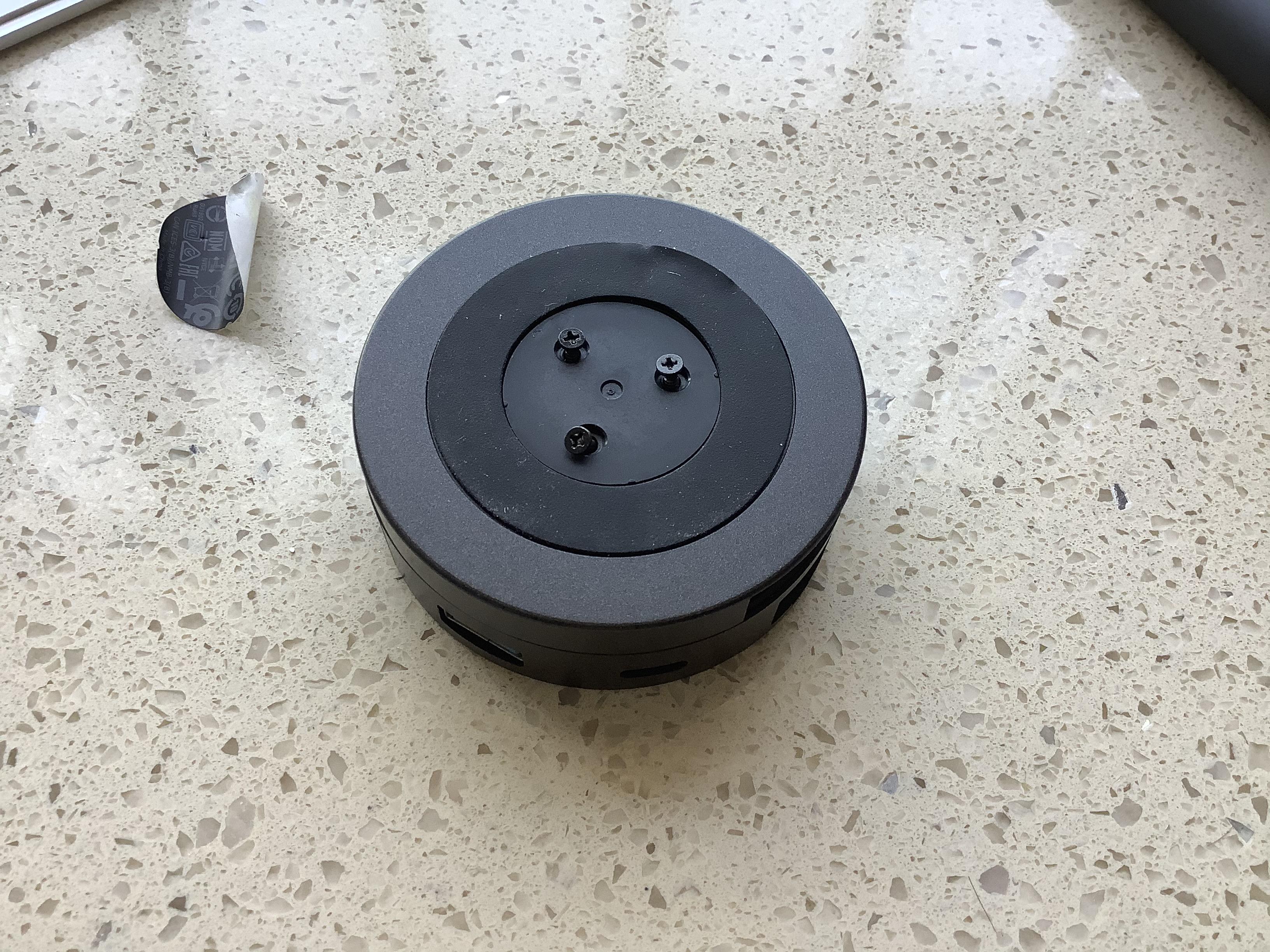

DA300 的螺丝隐藏在底部塑胶硬贴之下，移除以后才能看到，而且外壳固定螺丝非常♂紧

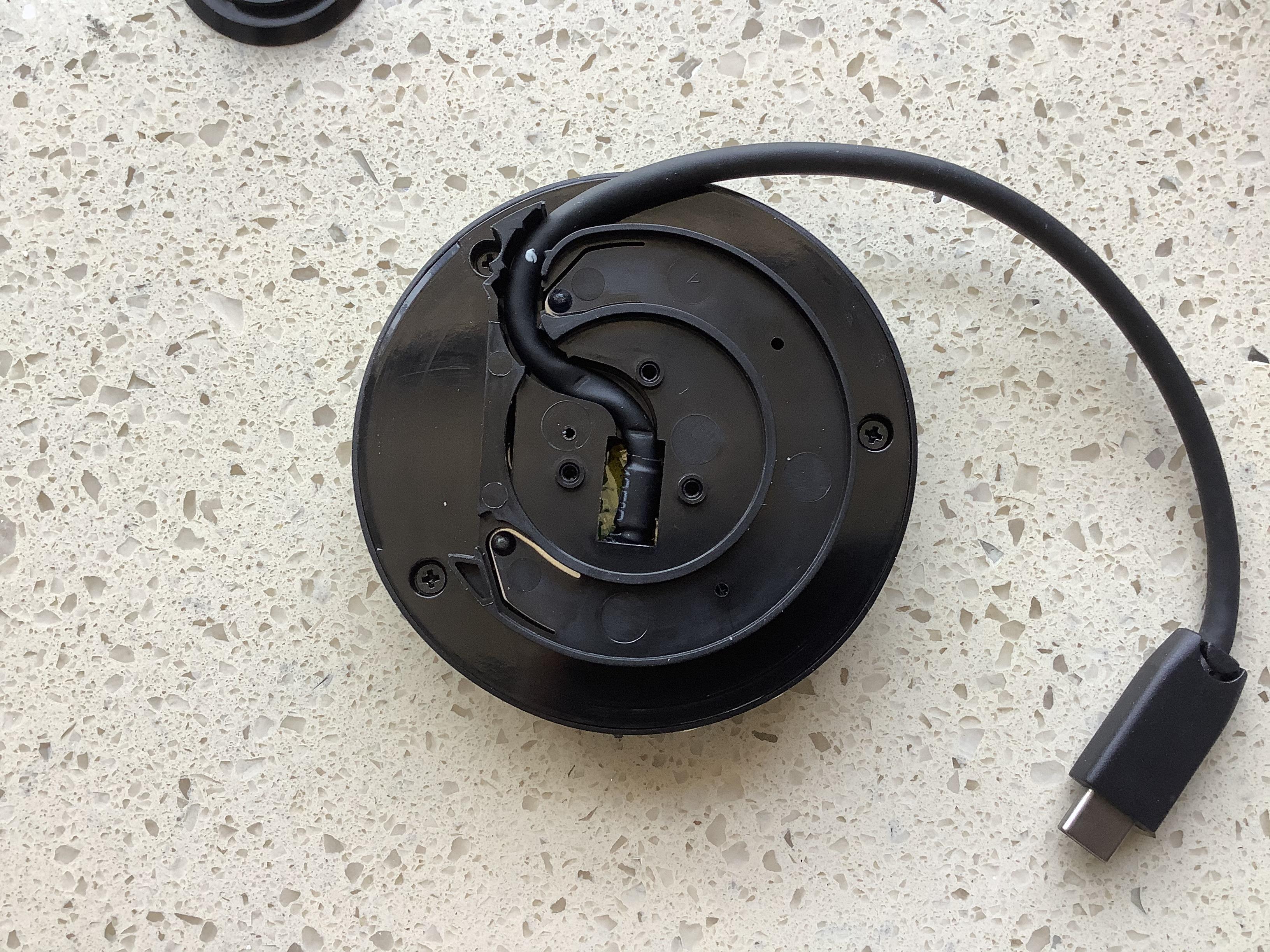

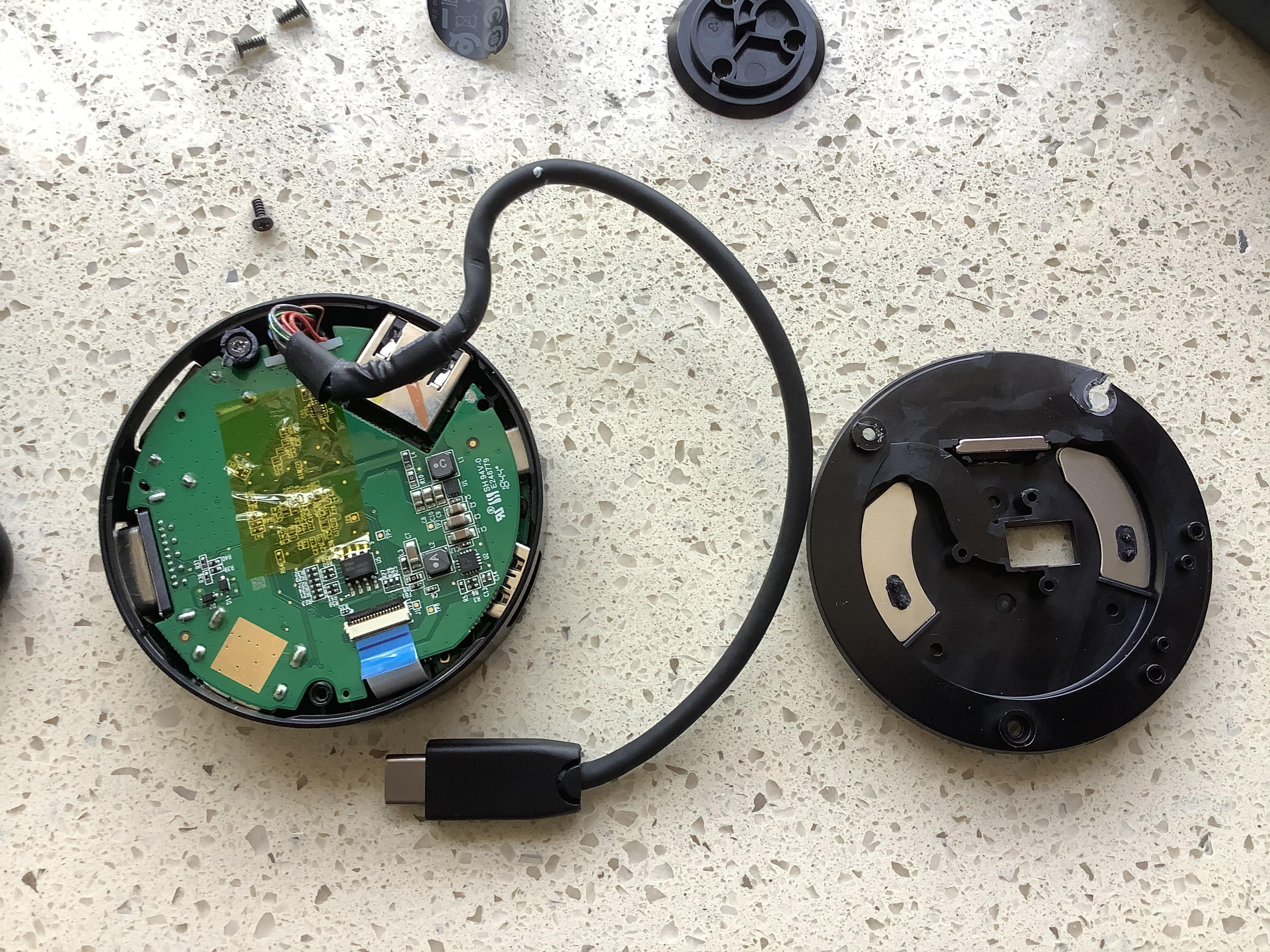

卸下底盖后可以看到线缆收纳区域

第二底壳特写可以透过缝隙看到外底壳旋转限位用的簧片

卸除第二底壳（这里由于太♂紧了，拧花了一个螺丝就只能暴力一些了）

在第二底壳的背面除了簧片以外还能看到一块铷磁铁，用于吸引在收纳状态下的Type-C接头，非常小巧的设计

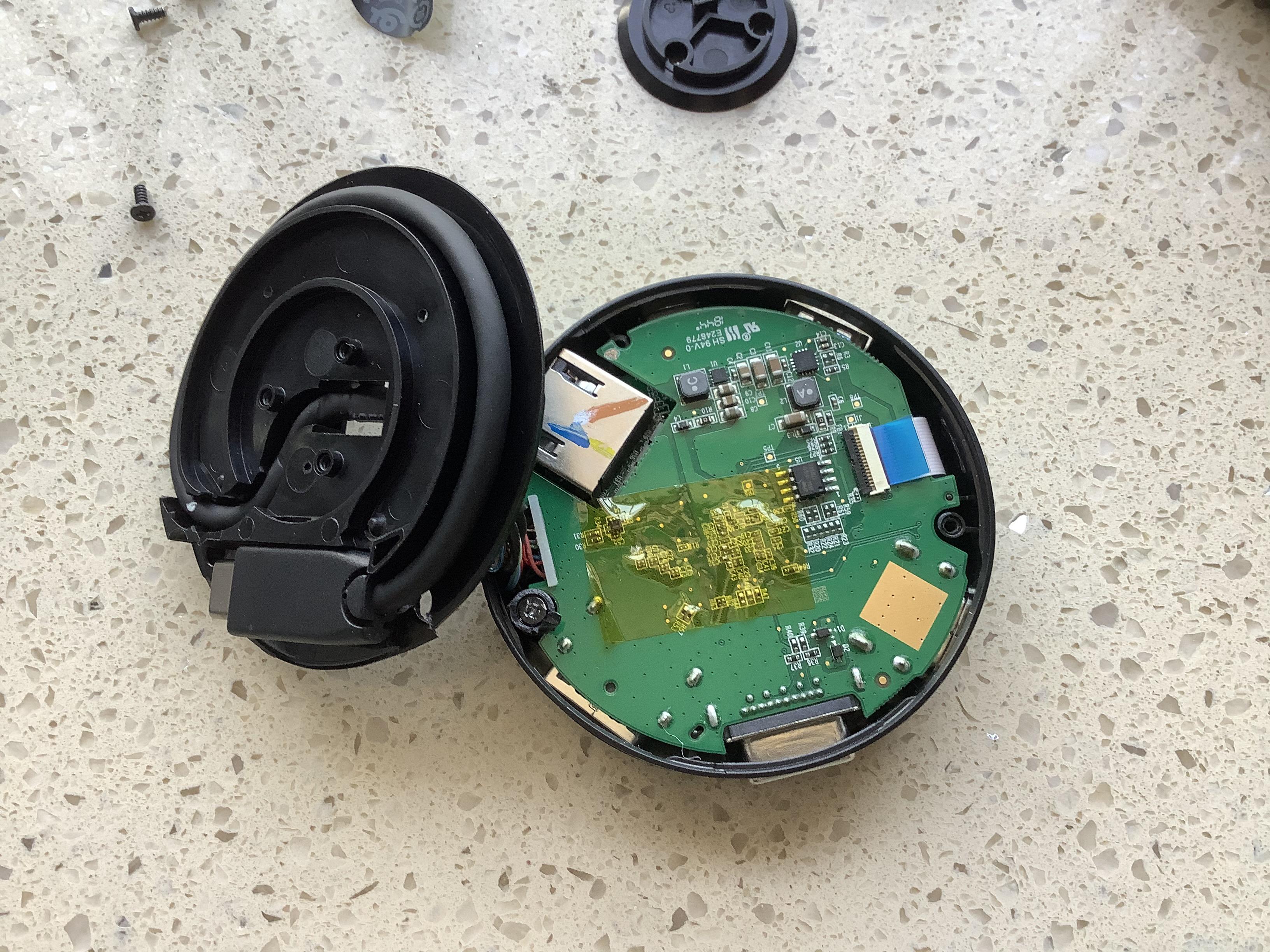

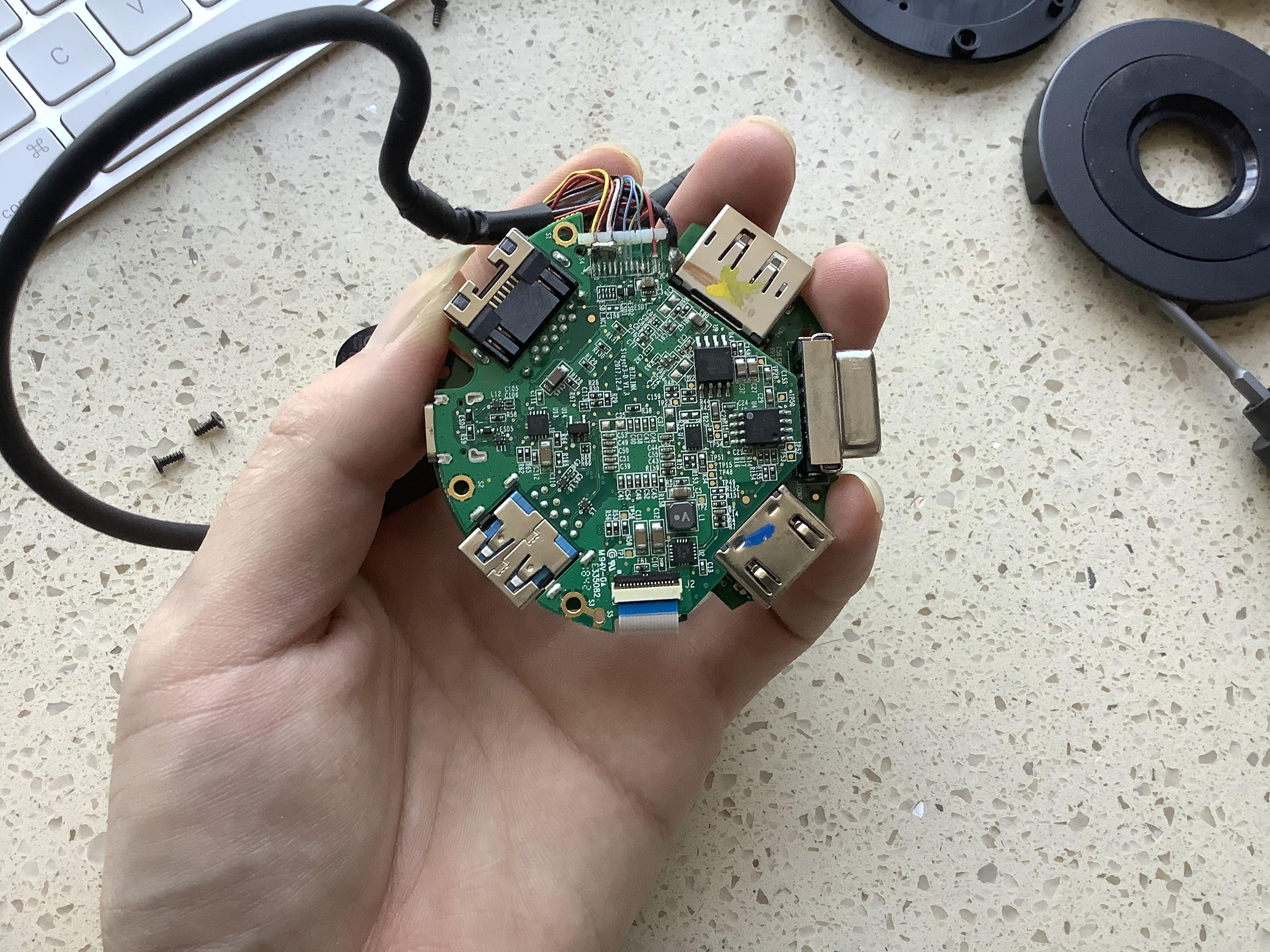

移除外壳后可以看到PCB器件异常的少，只能看到三个接口插件的焊位，结合蓝色的PFC排线，这个扩展器应当是双PCB组成双层

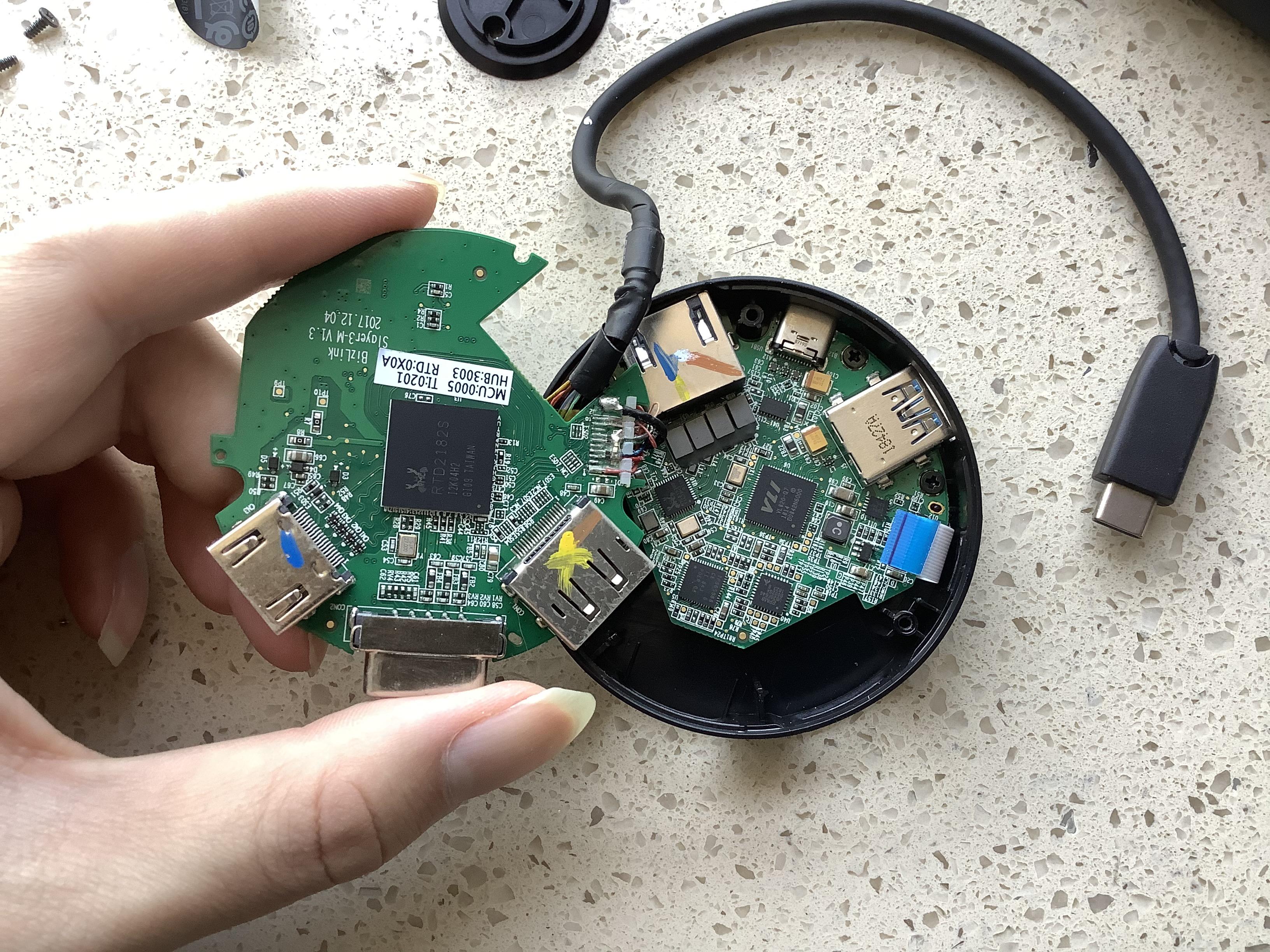

移出上层板，可以看到两块PCB的功能区别非常明确，靠底下的这一层有DP，HDMI，VGA接口，专用于视频信号输出，而另一层则有USB Type-C Type-A以及RJ-45，专用于数据类的链接

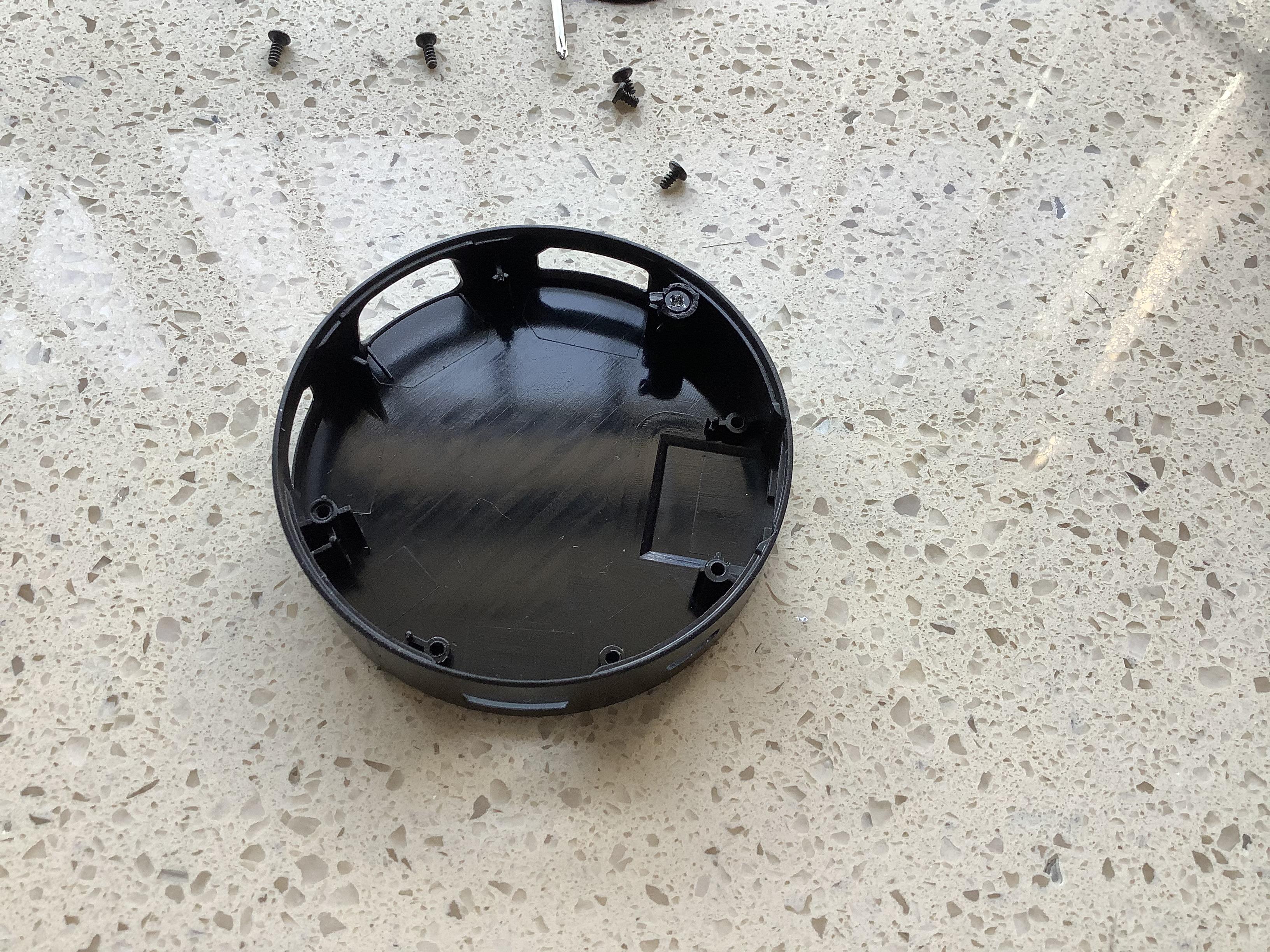

全部取出后模拟壳内位置的顶视图，以及剩下的顶壳内视

接下来是PCB特写（等有条件了弄个摄影棚版本可以再更新）

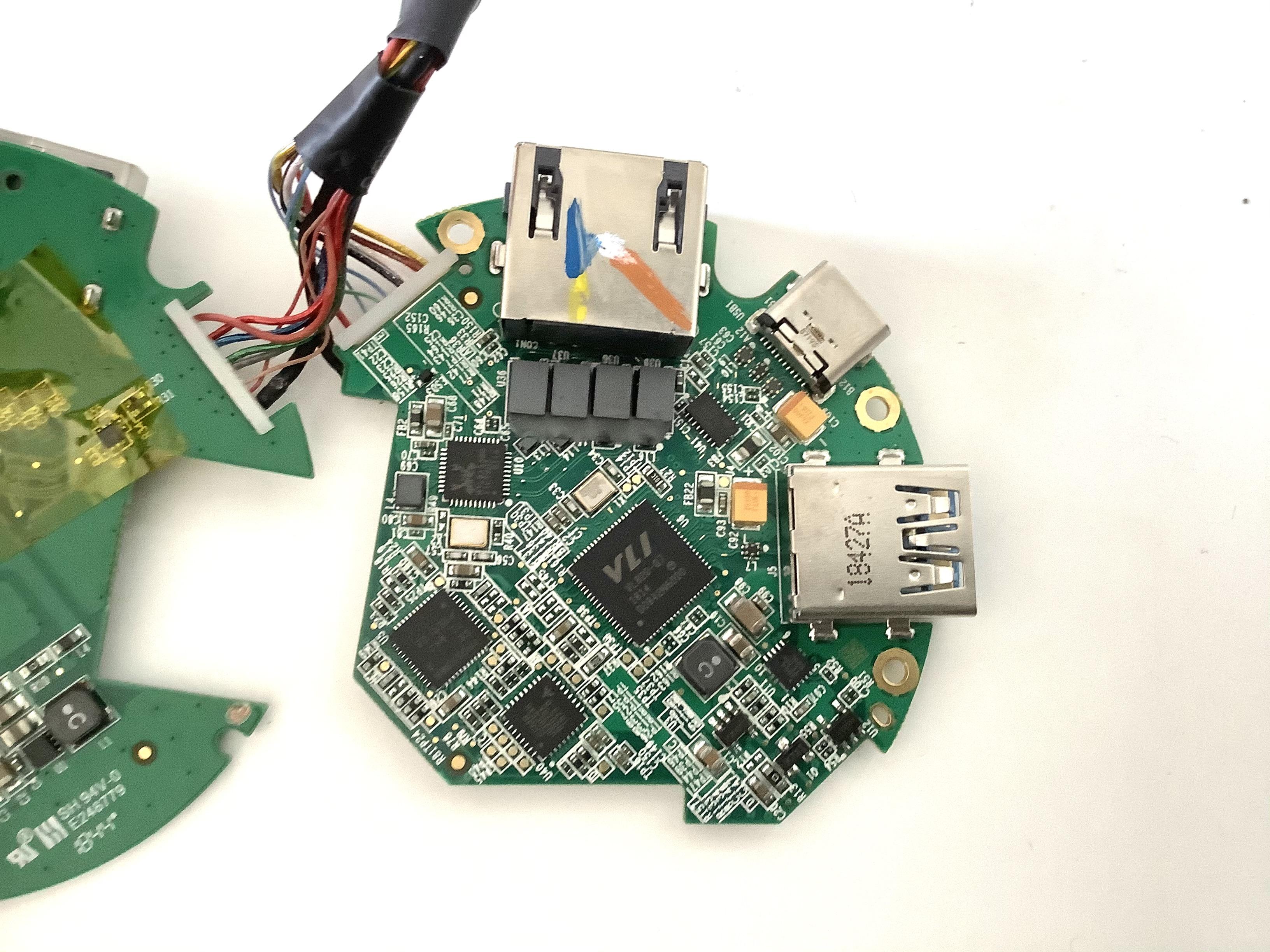

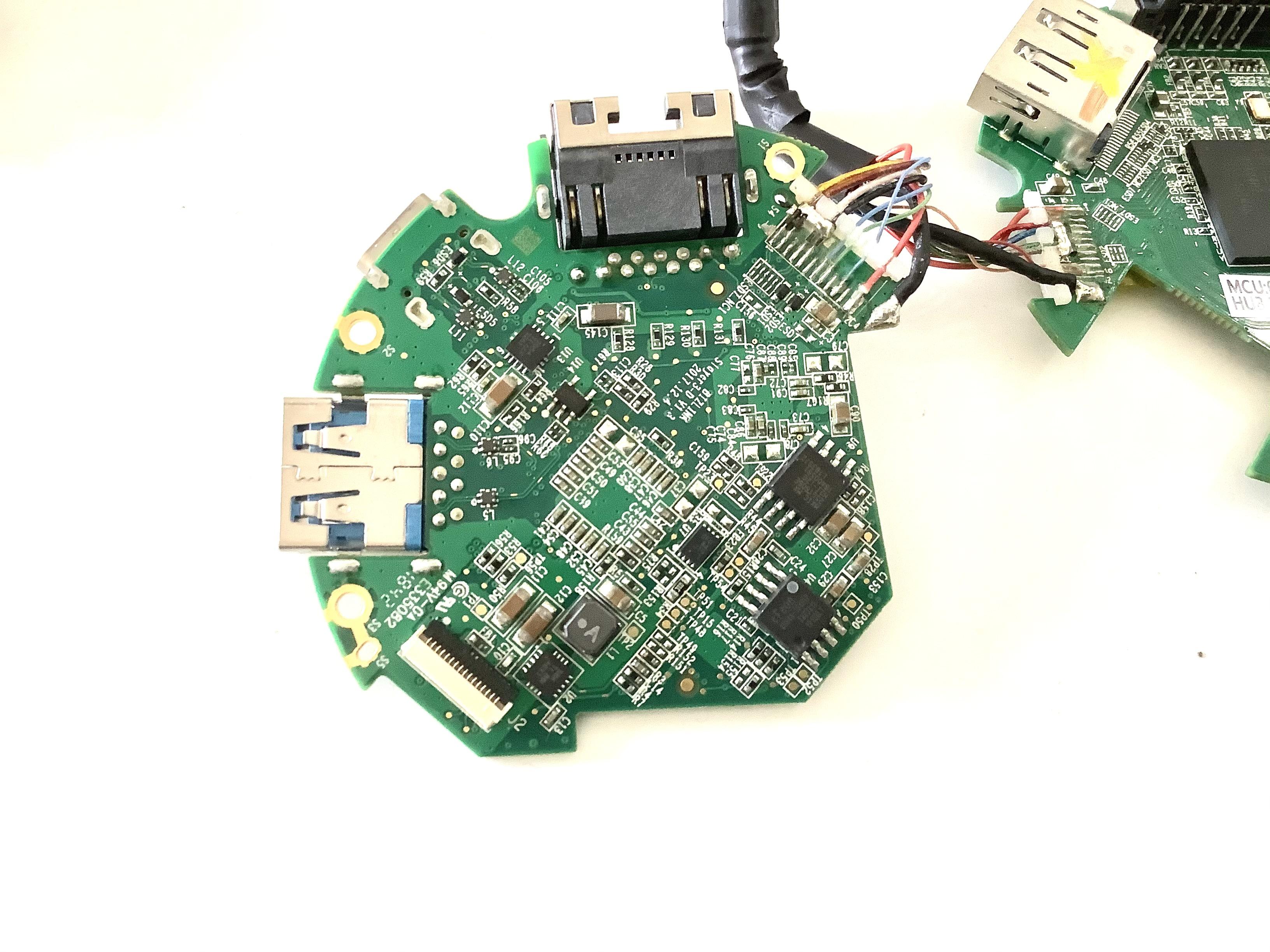

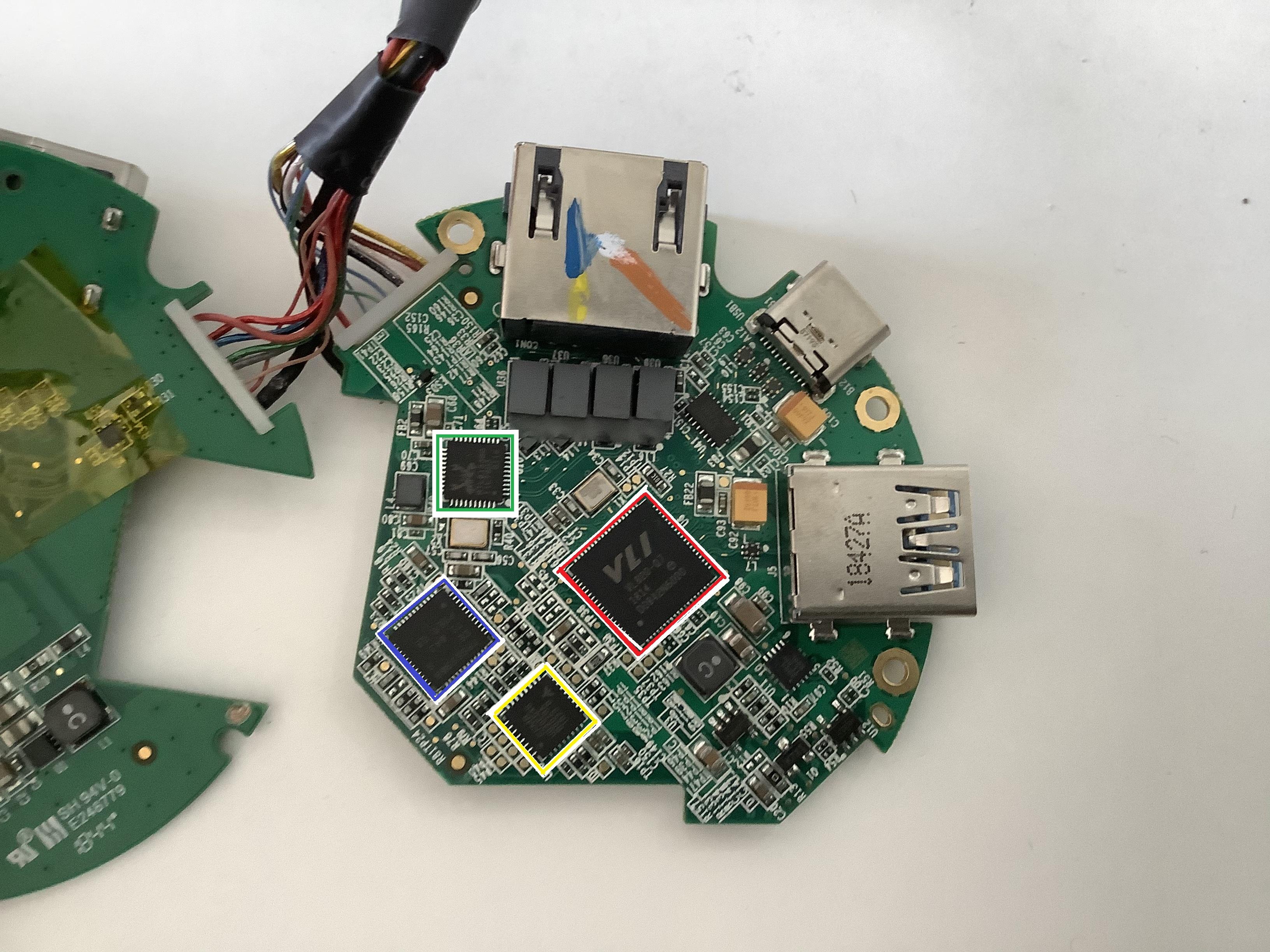

数据类板的正面和反面

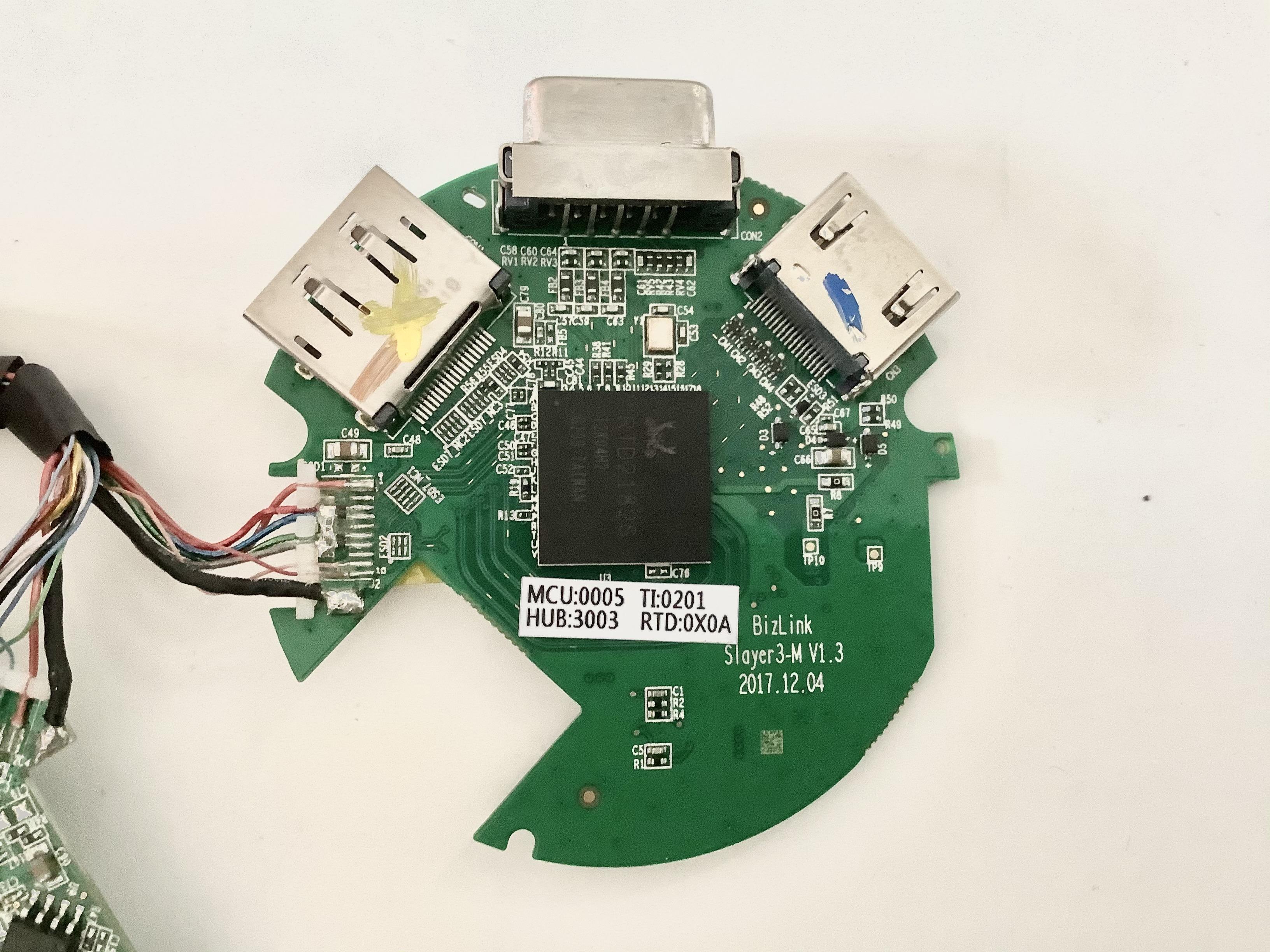

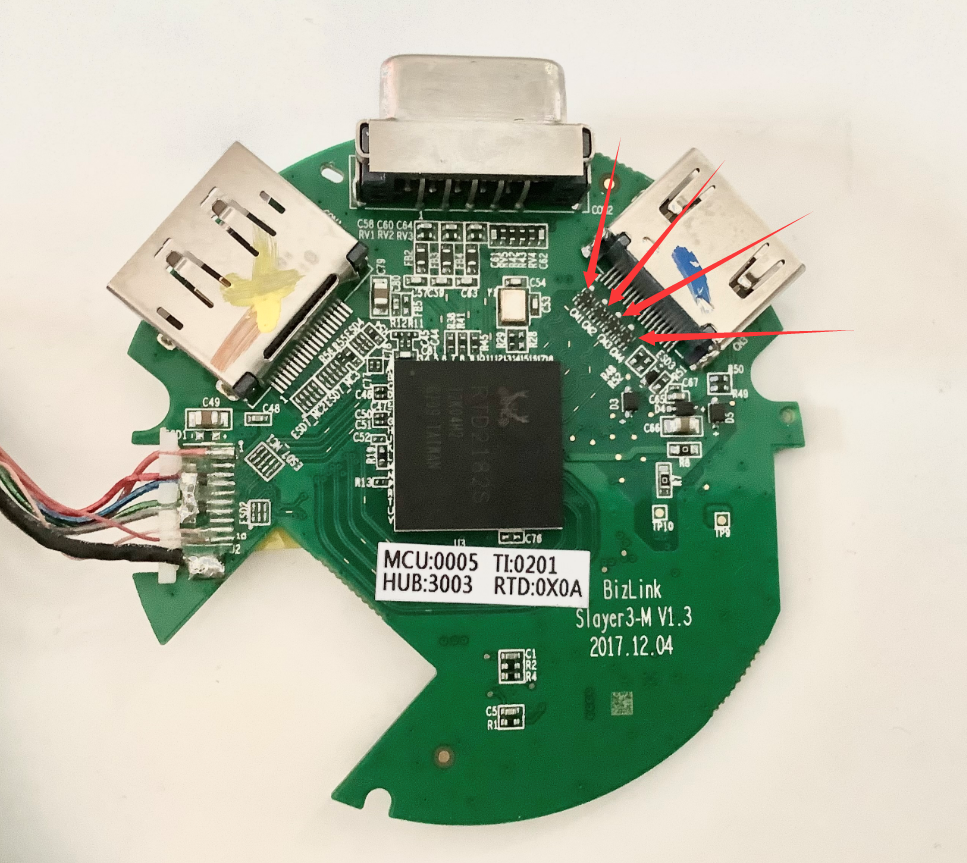

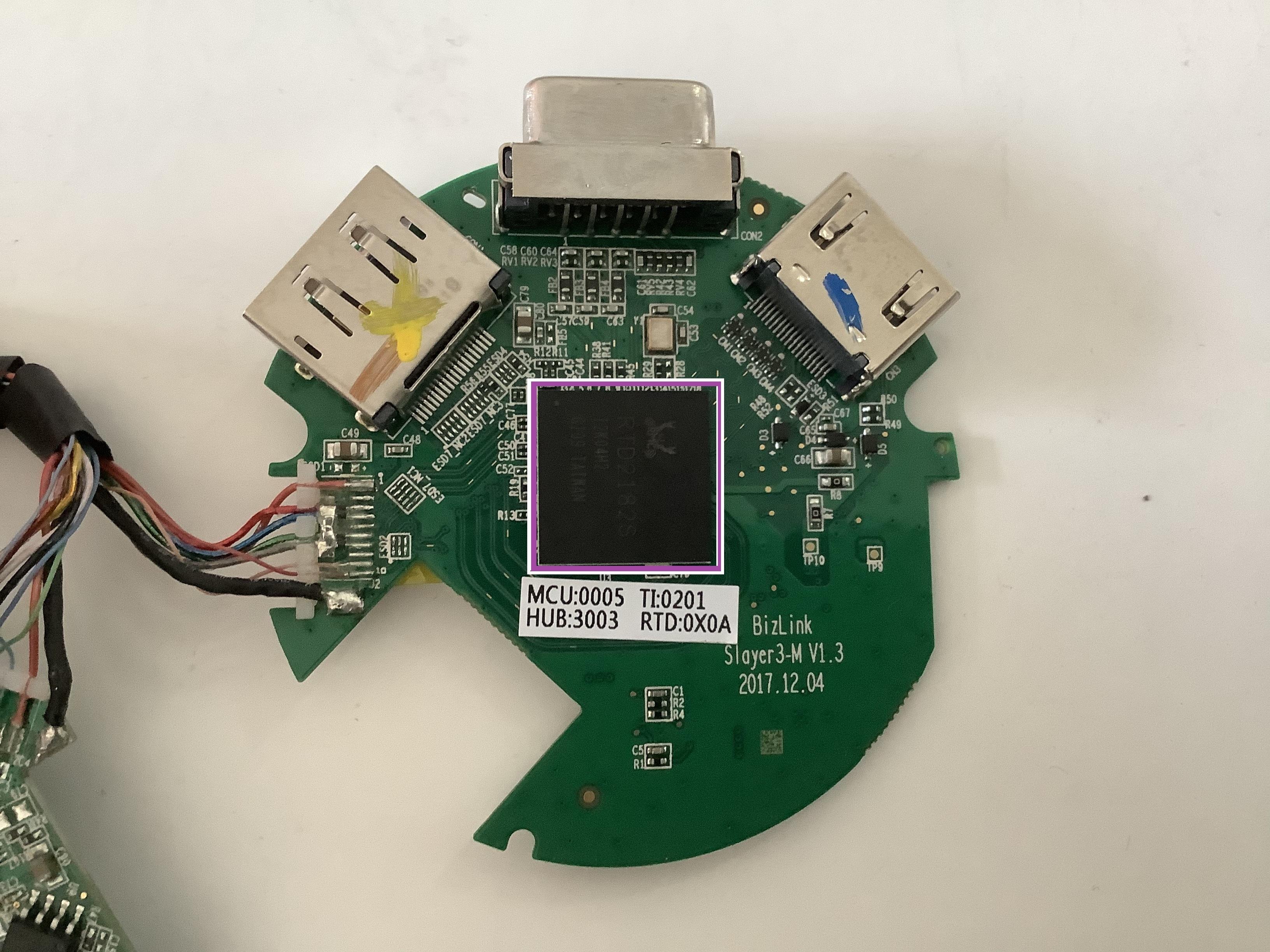

视频类信号版的正面和反面

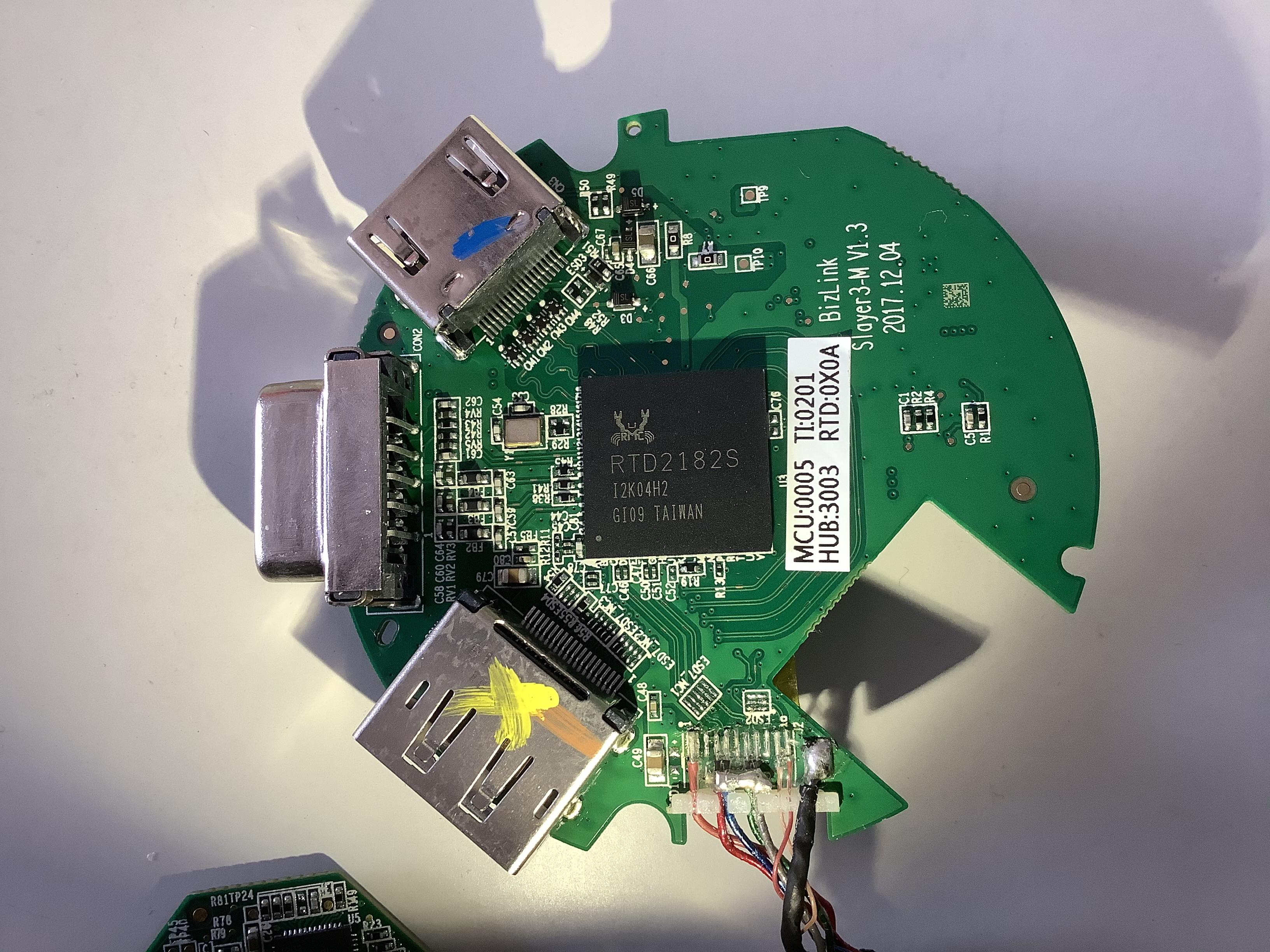

IC特写

主要功能IC的查询，MOS和Flash之类的IC这里就不提了：

防护/安全设计上，可以看到Dell做了不少措施但也缺省了全部的ESD

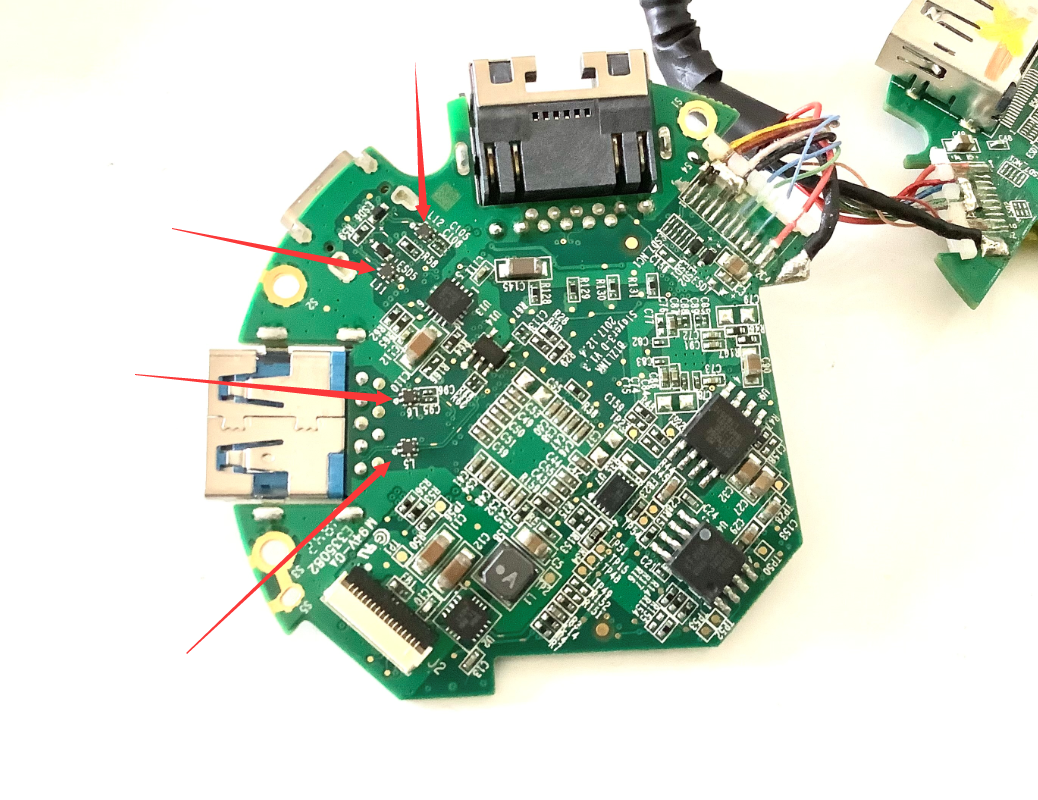

被缺省的ESD（Dell 你在搞毛啊Dell）：

这些缺省器件的焊盘上清晰可见ESD器件的编号

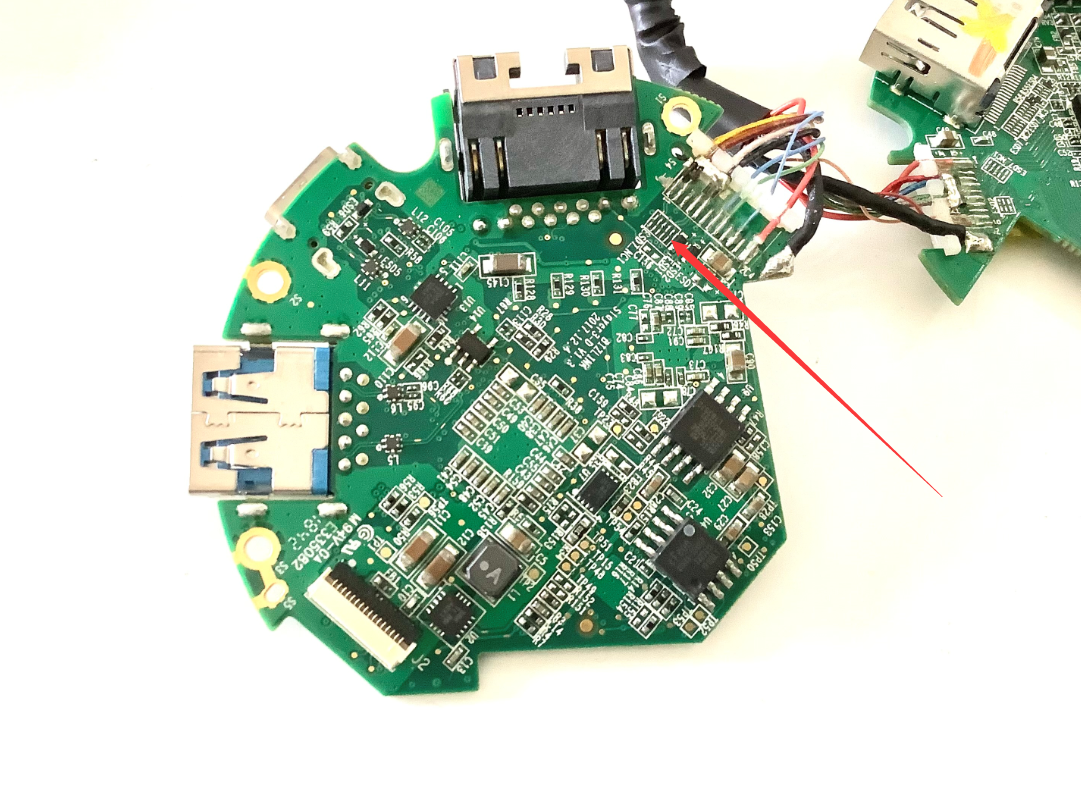

针对主机Type-C口方向的ESD被全部缺省了，这点是让我尤为不满的

针对差分传输对信号质量的共轭电感：

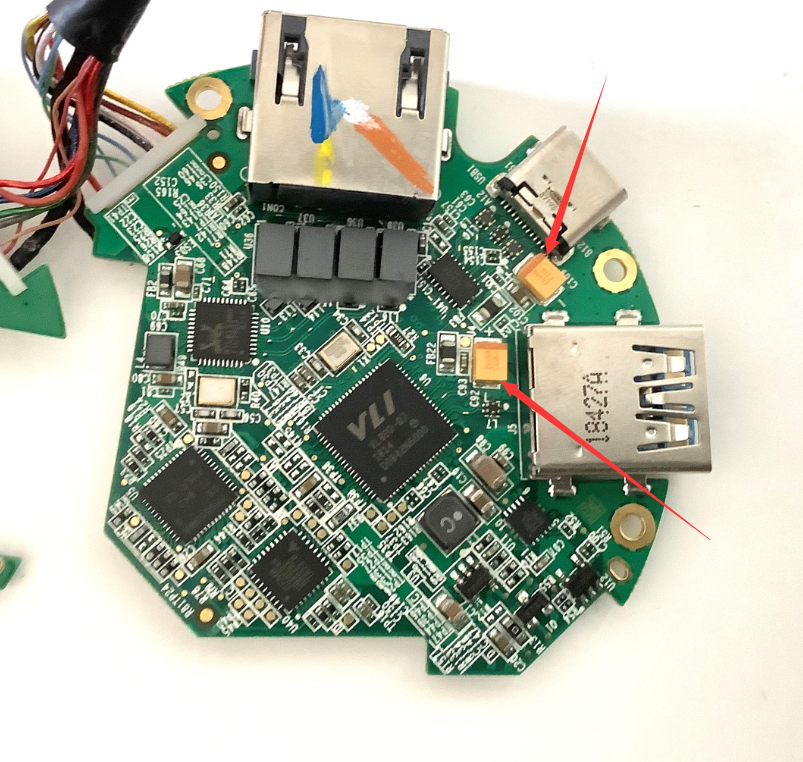

针对下游USB口的绿波电龙：

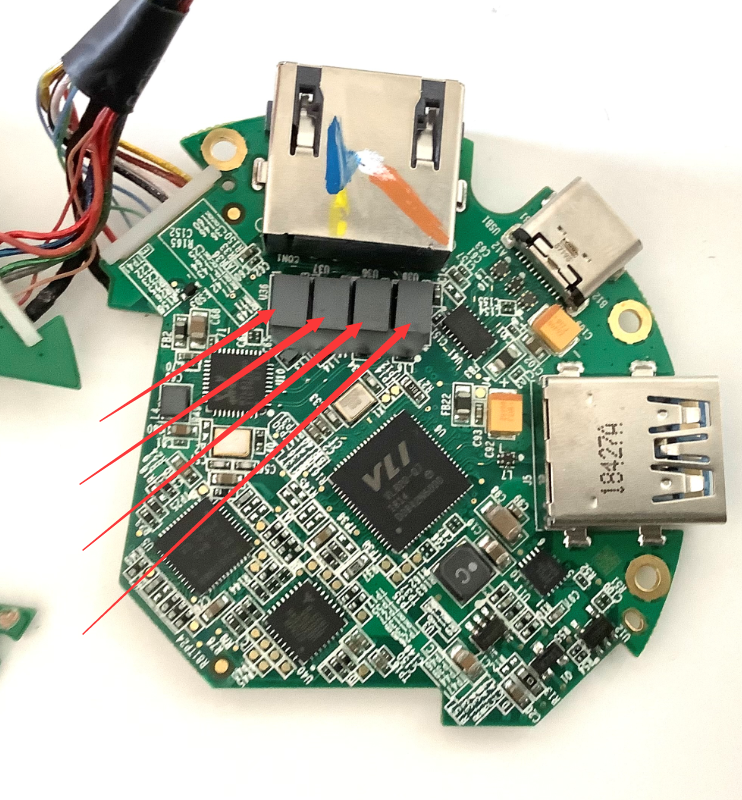

针对以太网口电涌/雷击的防护线圈：

Conclusion

设计功能上：

作为非常早期（17年）的Type C多媒体转接器，IC的选用特征非常鲜明，使用MCU+TPS65988 的方案完成了 Type C Alt Mode 的触发和管理

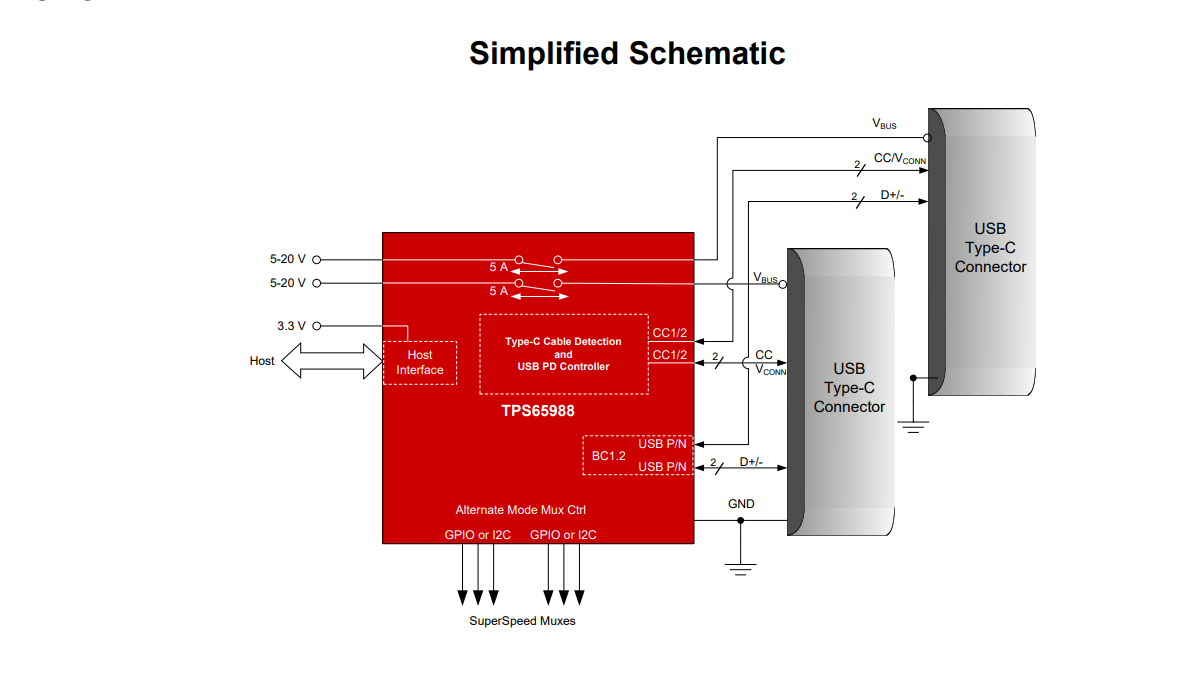

作为当时的产品，IC选用非常前沿，USB3.2 Gen2 的集线器方案到现在都没几家第三方转接器厂商做产品出来，RTD2182S资料极少，推测有可能是Dell之类的厂子跟Realtek定做的方案。在当时做出性能这么强劲的方案可以算是很惊艳了。就IC来说，根据TI和VIA的手册（如下图）这个方案应该还有增加中继PD充电和额外一个USB3.2 Gen2 C口的余裕，没能被Dell 做出来其实还是有点可惜的

整体设计，包括外壳和收纳方式非常精致，但有个缺点就是所有IC都面对面放置在最内侧的地方，对于散热来讲是男上加男，也所幸这些 Hub/转接 IC发热不大

ESD缺省令人恼火，HDMI接口，下游 USB 部分的 ESD 连焊盘都省没，说明在设计阶段就没考虑这个事情。如果手动将ESD器件补上的话，防护水平在目前的转接器中算挺不错的了

总的来说，DA300是一个非常精致且性能优异的转接器方案，只可惜下游USB略少和没有PD充电中继留下了些许遗憾
